Guia de movimento linear HGH

Guia de movimento linear HGH

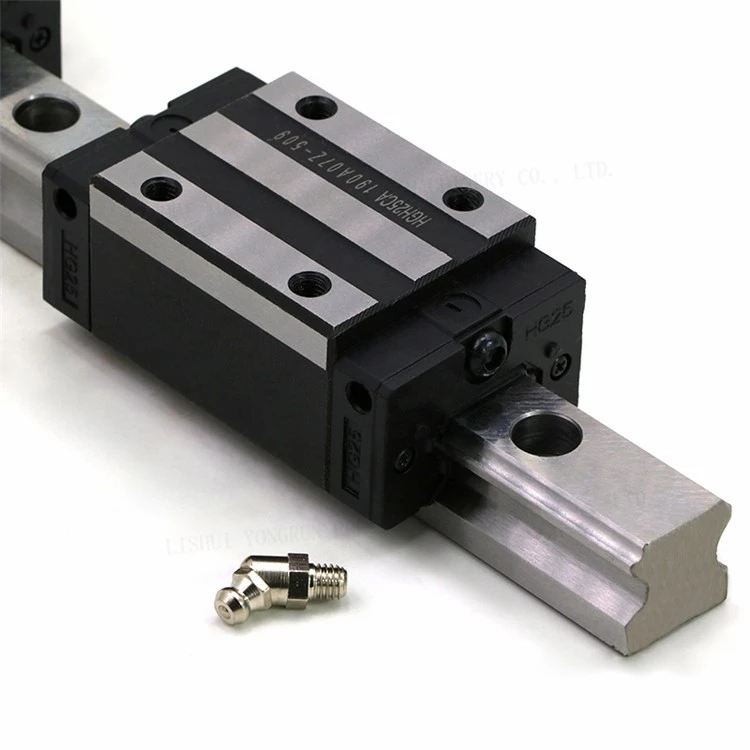

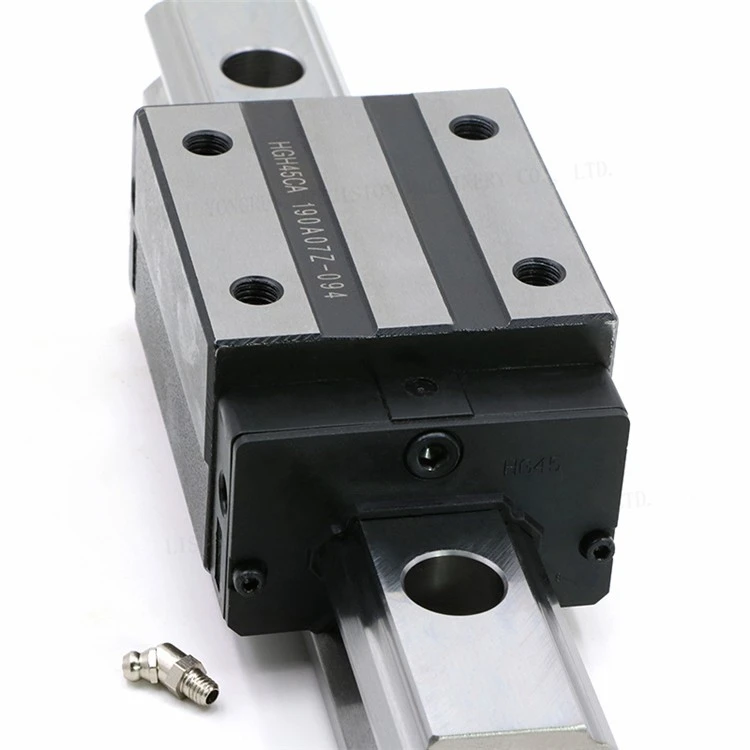

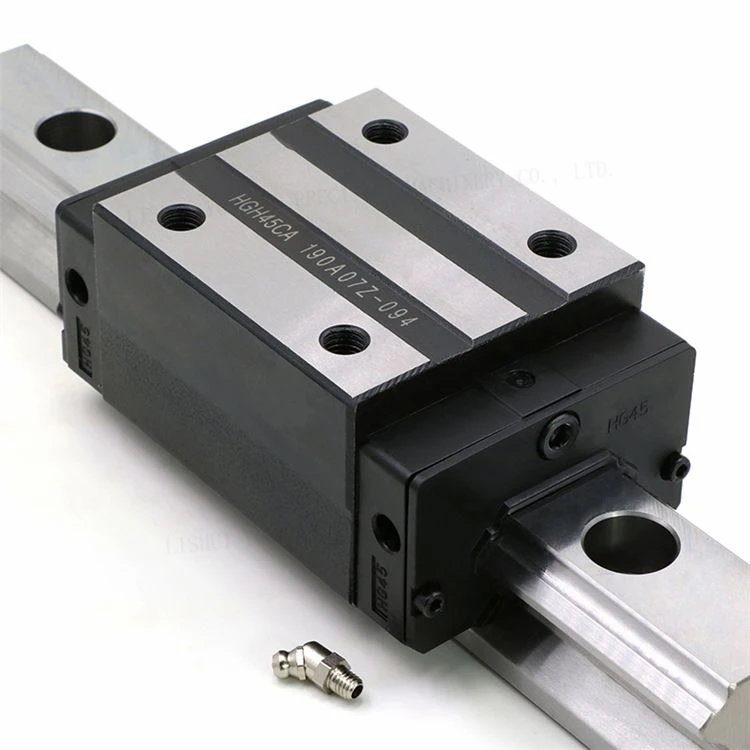

HGH (tipo quadrado)
Perfil:Apresenta um design quadrado alto, estreito e sem{0}}flanges.
Interface de montagem:Equipado com quatro furos cegos roscados na superfície superior.
Instalação:Projetado para fixação "de cima-para baixo"; os parafusos são passados ​​através da placa/carro de montagem e rosqueados diretamente no bloco.
Aplicação ideal:Perfeito para aplicações onde o espaço lateral (largura) é limitado. A área compacta e sem{1}}flange permite uma base de máquina mais estreita ou permite que trilhos paralelos sejam montados mais próximos.

Principais recursos de engenharia do Guia HGH

Capacidade de carga igual de 4 vias:

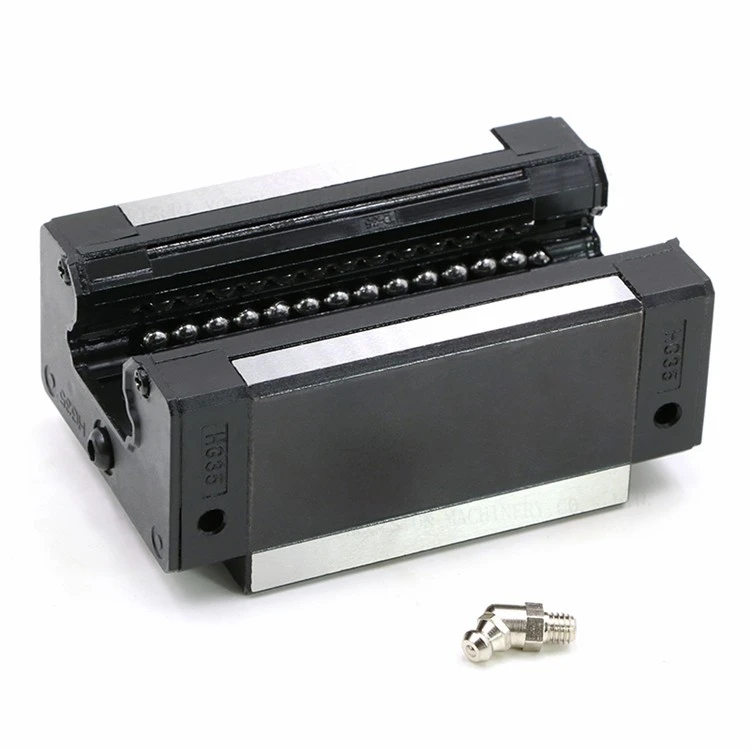

As fileiras internas de bolas são dispostas em um ângulo de contato de 45-graus. Esta geometria permite que o bloco HGH suporte cargas radiais (para baixo), reversas-radiais (para cima) e laterais (laterais) com magnitude igual. Essa versatilidade o torna ideal para máquinas multieixos que exigem orientações de montagem variadas, como instalação vertical ou invertida.

Capacidade de auto{0}alinhamento:
Os elementos rolantes utilizam uma configuração de arco circular-face a-face (DF)-. Este design permite que o bloco absorva automaticamente pequenos erros de instalação ou irregularidades superficiais na base de montagem. Como resultado, o sistema evita emperramento interno e mantém movimentos de alta{5}}precisão mesmo sob leve desalinhamento.

Alta Rigidez:
Projetada especificamente para aplicações de carga pesada, a série HGH oferece rigidez significativamente maior do que guias miniatura (MG) ou de perfil baixo (EG). Essa rigidez estrutural o torna perfeitamente adequado para aplicações exigentes, como corte de metal, usinagem pesada e sistemas de transporte-de alta carga.
