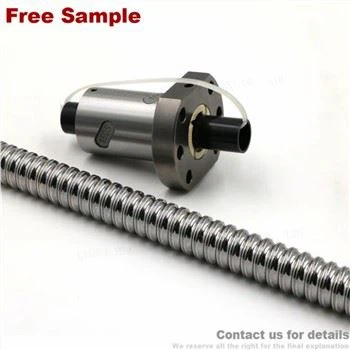

Parafuso de esfera SFU4010
Parafuso de esfera SFU4010
Descrições do produto
O SFU4010 combina um eixo rígido de 40 mm com um cabo de 10 mm para fornecer amortecimento máximo de vibração, resistência superior da coluna e velocidades de deslocamento rápidas. Projetado para cargas industriais pesadas, ele é equipado com esferas de rolamento grandes de 1/4" (6,35 mm), resultando em uma classificação de carga dinâmica excepcional de 3.910 kgf. Esse conjunto é a solução ideal para fresadoras CNC de grande-escala, tornos de precisão e sistemas de transferência-para serviços pesados.

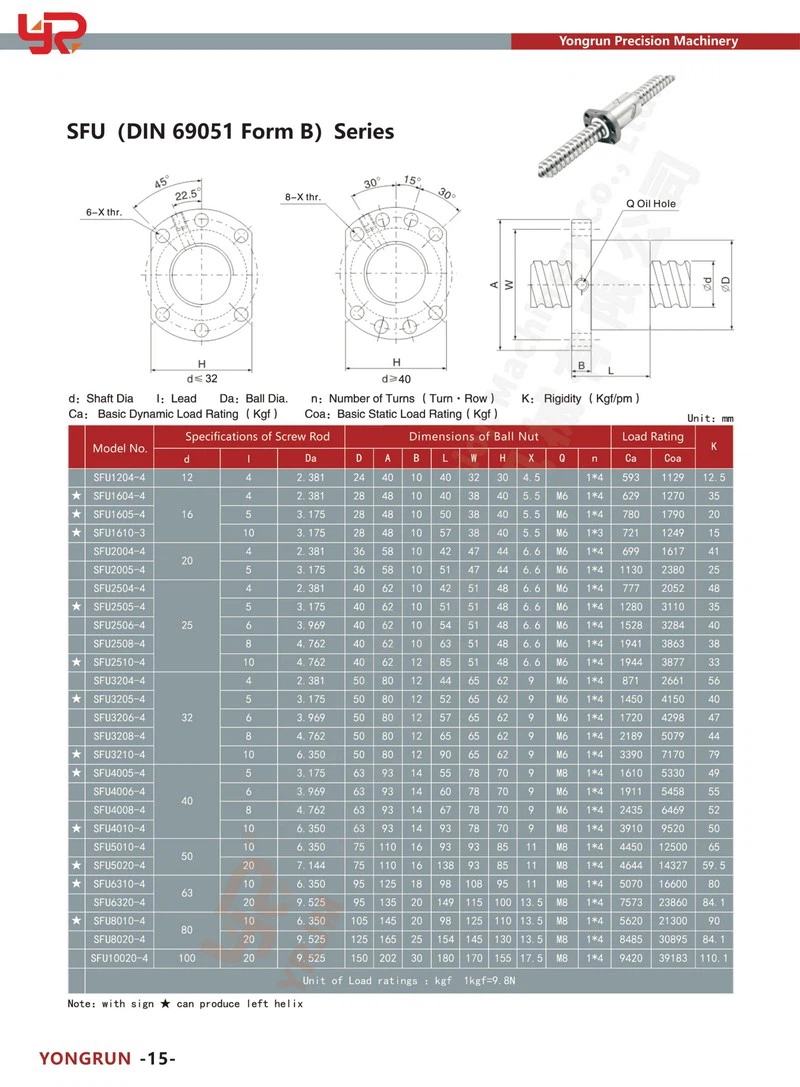

Perfil do produto
| Configuração | 40 mm de diâmetro / cabo de 10 mm. |
| Tipo de porca | Porca Flangeada Simples |
| Diâmetro da bola | 6,35 mm (1/4") |
| Direção da linha | Mão-direita |
| Montagem | Compatível com suportes finais padrão BK30/BF30. |
| Capacidade de carga | Classificação de carga dinâmica (Ca): ~3.910 kgf (38,3 kN) Classificação de carga estática (Coa): ~9.520 kgf (121 kN) |
Princípios Operacionais
O fuso de esferas SFU4010 opera com base no princípio de fricção de rolamento, especificamente otimizado para velocidade e força máximas:
1. Conversão rotativa rápida-para{2}}linear:O avanço grande de 10 mm significa que uma única volta do parafuso resulta em um deslocamento linear substancial de 10 mm. Essa alta relação é a chave para alcançar as velocidades de deslocamento linear mais rápidas possíveis com esse tamanho de eixo.
2. Integridade estrutural para velocidade:O enorme diâmetro do eixo de 40 mm é crucial para resistir ao chicote e à flexão do eixo nas altas velocidades de rotação frequentemente exigidas pelo cabo de 10 mm, aumentando significativamente o limite crítico de velocidade do sistema.
3.Contato Rolante:Esferas de aço de precisão rolam na ranhura helicoidal entre o eixo e a porca flangeada, eliminando o alto atrito dos parafusos de avanço deslizantes tradicionais.
4. Gerenciamento de Força Axial:A extrema rigidez do eixo garante que a alta força axial gerada durante-serviços pesados e movimentos rápidos seja transmitida com mínima perda de energia e máxima estabilidade.
